通信电子特性阻抗测试

优尔鸿信电子检测实验室测试能力涵盖电子零件检测、电子模组检测、信号完整性测试、汽车车载电子检测、ISO16750测试、电子元器件失效分析等。配备有FIB、工业CT、激光开封机、ESD静电测试仪、信号分析仪、TDR等设备，支持各电子元器件及产品之测试。有大量笔记本、车载中控、手机等检测案例，测试能力全面且经验扎实。

通信行业是 TDR测试 技术的重要应用领域，涵盖了从有线到无线、从基站到终端的测试需求。5G毫米波基站PCB对阻抗精度要求达±1%，对PCB阻抗精度要求很高。射频PCB、天线设计都需要特性阻抗测试。

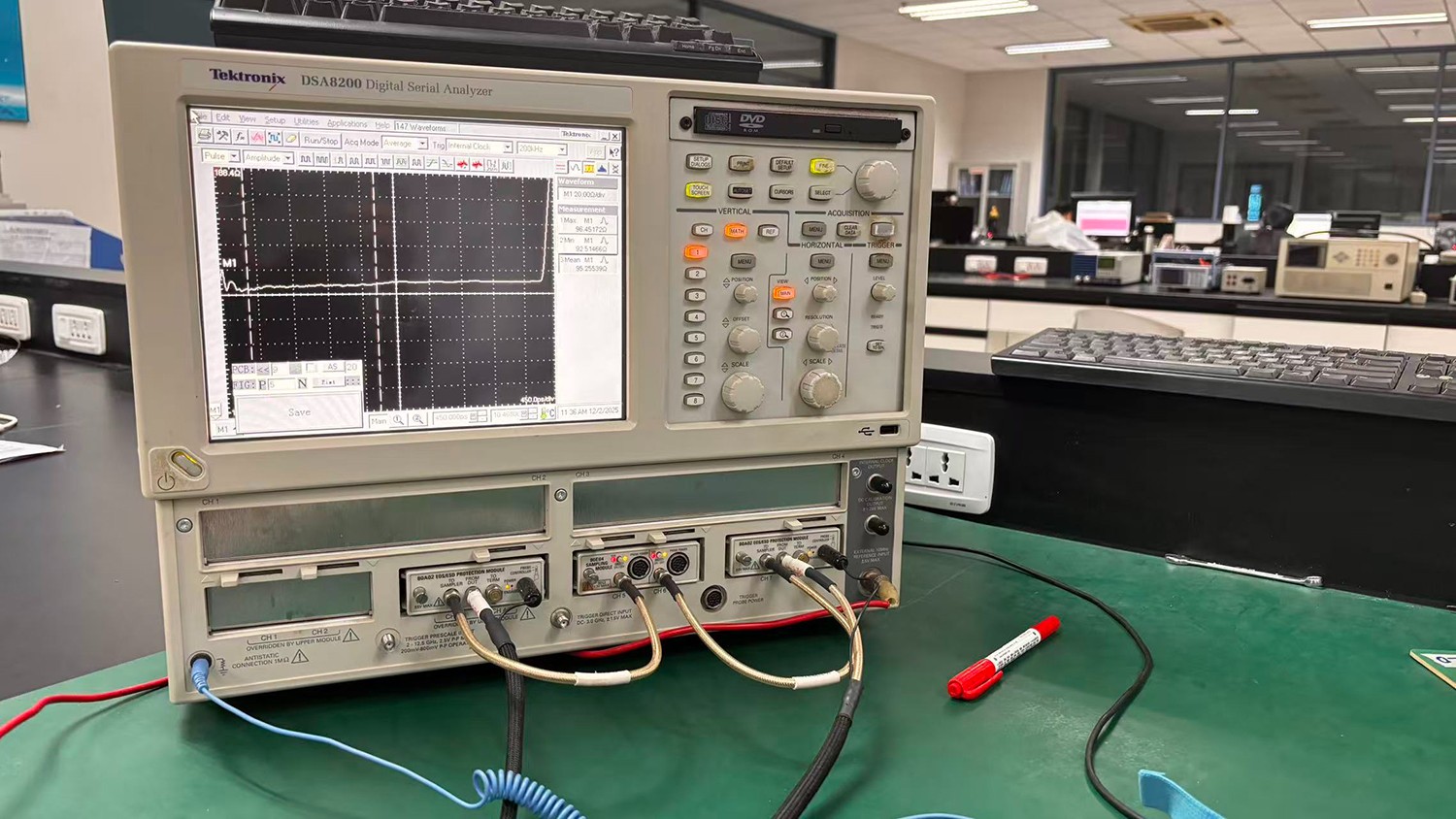

TDR 测试的流程

发射脉冲信号：测试仪器（时域反射计）向传输线一端发射一个快速上升沿的窄脉冲信号；

信号传输与反射：脉冲信号沿传输线匀速传播，若传输线阻抗均匀，信号无反射，全部向前传输；若遇到阻抗突变点（如断点、短路、材质差异、接头接触不良），部分信号会被反射回发射端；

接收与分析反射信号：仪器接收反射信号，通过计算 “脉冲发射时间" 与 “反射信号接收时间" 的差值，结合信号传播速度，可精准定位阻抗突变点的位置；同时通过反射信号的幅度、极性，判断突变点的阻抗变化类型（如开路、短路、阻抗偏高 / 偏低）。

特性阻抗测试的重要意义

保障信号完整性：在高速数字电路和射频系统中，阻抗不连续会导致信号反射，增加噪声和抖动，影响系统性能。

优化工艺控制：在PCB制造过程中，通过特性阻抗测试可以发现工艺波动，优化制造参数。

定位异常点：TDR测试能够快速定位阻抗异常点，大大缩短调试时间。

适用对象：

同轴电缆（如 5G 基站馈线、卫星通信电缆）、双绞线（Cat5e/Cat6/Cat7 网线）、数据中心光纤跳线、海底通信电缆；光模块、路由器 / 交换机背板走线、基站天线传输线等

测试标准

IEC 61196-1-116:2015：同轴通信电缆电气试验方法，详细规定 TDR 测量阻抗的测试系统、校准和程序，是电缆阻抗测试的核心标准

IEC 62783-1-1:2022：数字通信双轴电缆时域测试方法，规定 TDR 模式采用开路校准确定基准点

IEC 62783-1-2:2025：双绞线电缆时域阻抗测试标准，定义差分模式、共模、奇模和偶模四种阻抗类型测试方法

GB/T 17737.116-2015：等同采用 IEC 61196-1-116，规定同轴通信电缆 TDR 阻抗测试方法
