在材料科学、纳米技术、生物医学等领域，微观结构的精准表征是推动创新的关键。场发射扫描电子显微镜（FESEM）凭借其纳米级分辨率、环境适应性及多功能分析能力，已成为科研与工业检测的核心工具。本文深入解析FESEM测试的原理、技术优势及典型应用，助您全面掌握这一前沿技术。
一、为什么选择场发射扫描电镜？
超高分辨率，捕捉纳米细节
场发射电子枪(FEG)通过冷场发射技术，提供亮度比传统热发射源高上千倍的电子束，分辨率可达0.7 nm(15 kV)。环境模式：突破真空限制
FESEM支持高真空、低真空及环境扫描模式(ESEM)，无需喷镀导电膜即可直接观察非导电样品。
EDS联用：形貌与成分同步解析
配备能量色散X射线光谱仪(EDS)后，FESEM不仅能呈现样品表面形貌，还可通过特征X射线实现微区元素分析。
多领域适配：从半导体到生物医学
半导体与纳米材料： STEM探测器可生成纳米级晶体结构图像，助力芯片缺陷分析。
生物医学：FESEM的低电压成像(如0.1 kV)减少对细胞、病毒的损伤，结合EDS分析药物载体与细胞的元素交互。
失效分析：通过裂纹形貌与元素分布(如氧化铝夹杂物)，定位机械零件的断裂源。
二、FESEM测试的参数解析
电子光学系统：高亮度与低像差
场发射电子枪类型：冷场发射(CFEG)与肖特基场发射(SEFG)是主流选择。CFEG寿命长(>1万小时)，适合高分辨率需求；SEFG亮度高，稳定性更强。

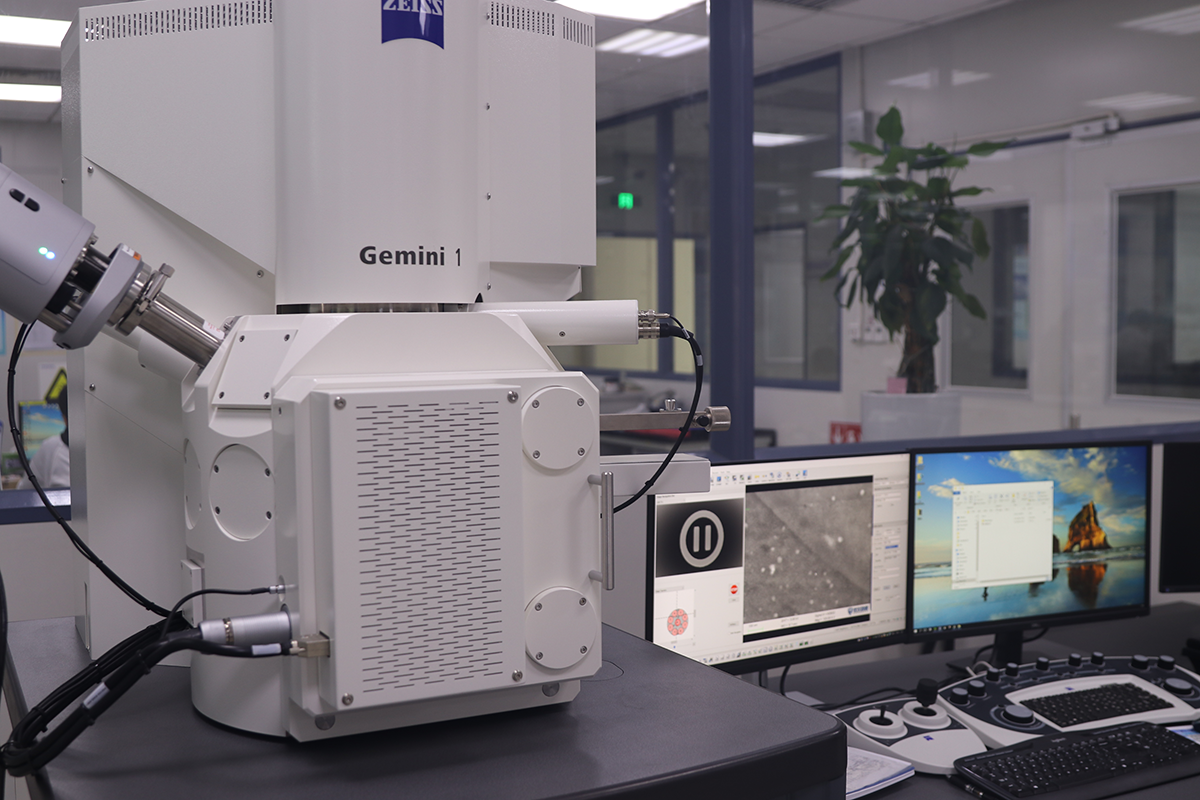

Gemini镜筒设计：采用静电-磁场复合物镜，减少杂散磁场干扰，实现磁性材料的清晰成像。
加速电压与探测器配置
低电压成像(0.1-3 kV)：降低电子束损伤，提升表面灵敏度，适用于生物样品及电子束敏感材料。
探测器类型：
InLens探测器：集成于物镜中，收集近表面二次电子(SE)，分辨率最高。
背散射电子探测器(BSE)：区分原子序数差异，用于成分对比(如金属与陶瓷界面)。
环境控制与自动化
温控样品台(-20℃至1000℃)：实时观察条件下的微观变化(如材料相变)。
AI辅助分析：内置机器学习算法，自动识别颗粒、缺陷，提升检测效率。
三、应用案例：FESEM改变科研与工业实践
纳米材料合成与表征某团队多利用XX在手套箱内直接观察化学气相沉积(CVD)制备的二碲化钨(WTe₂)单层，避免空气暴露导致的结构破坏。EDS结果证实FeCl₂薄片的Fe/Cl比例为1:1.9，验证了合成工艺的可行性。
半导体器件缺陷分析某场发射扫描电镜通过1 kV低电压成像，检测芯片线路的纳米级裂纹，并结合EDS线扫描定位金属污染物(如Au、Ag)，为工艺优化提供数据支持。
结语：
从纳米材料到生物细胞，场发射扫描电镜测试的每一次成像都在推动科学边界。其高分辨率、环境兼容性及EDS联用能力，使其成为跨学科研究的基石。无论是实验室的前沿探索，还是工业生产的质量管控，场发射电镜测试都将成为您重要的伙伴。
