【失效分析】LED显示屏模组烧毁分析

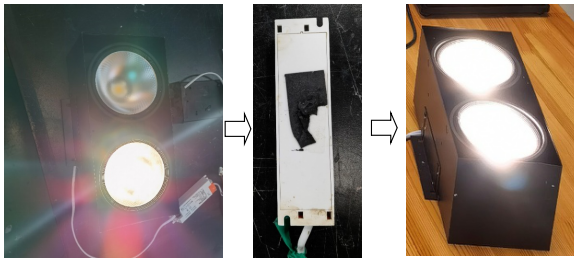

● 拆解不良驱动电源，发现保险丝已烧毁，电解电容鼓包漏液，部分二极管短路，恒流驱动芯片短路。

● 取不良品2#，通电，失效现象类似于不良品1#，为驱动电源损坏。

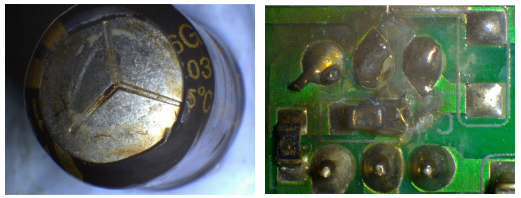

2# 主板损坏状况比1#更严重，电解电容除漏液外绝缘电阻下降，变压器位置有打火现象。压敏电阻被击穿，恒流驱动芯片及部分二极管短路。

不良品3#、4#、5#驱动电源主板损坏状况同不良品2#相同。

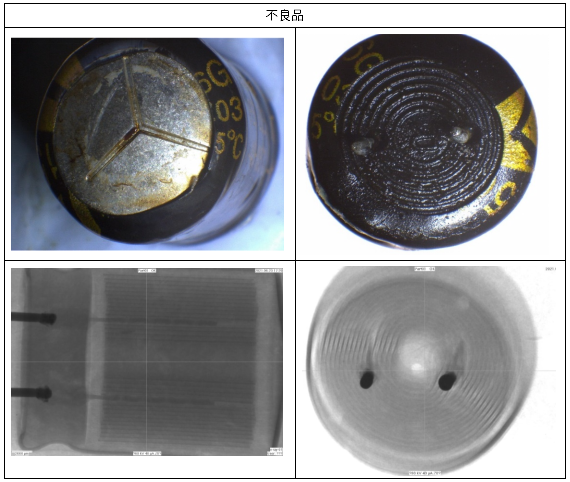

不良品电解电容顶部鼓包漏液，X-RAY检查未发现明显异常。不良品电解电容俯视图电解纸及铝箔纹路不清晰，应与其漏液有关，新品未见明显异常。

● 取不良品2#、3#上的鼓包电容、未鼓包电容及3个新品上的电解电容进行电参数测试。

鼓包电容电参数严重漂移，新品上的电容电参数未见异常。

● 解剖观察，取不良品2#及3#的鼓包电容进行解剖

两个鼓包电容解剖后均未发现明显的击穿烧毁迹象，但铝箔上均有一些位置颜色异常，推测为高温造成。

 4.2 浪涌模拟实验：

浪涌也叫突波，指超出正常工作电压的瞬间过电压。本质上讲，浪涌是发生在仅仅几百万分之一秒时间内的一种剧烈脉冲。可能引起浪涌的原因有：闪电、市电故障、接地不良、重型设备、短路、电源切换或大型发动机。其结果可能会造成数据丢失（或损坏）甚至设备的损毁，而其中以闪电破坏性最强。闪电击中以及触点开关产生的瞬间放电或电弧放电引起的电涌，从现象上看有：

1）飞弧：在被损的部件上留下明显的电弧痕迹；

2）电晕：在绝缘体表面上，有明显的电蚀痕迹，被蚀部位绝缘下降；控制电路的IC等组件损坏；一般电子设备、家用电器的整流组件、稳压组件损坏；接地故障成设备带电（单相接地）：造成设备相间短路（电机相间短路）。

● 为确认LED失效是否为浪涌过电压击穿造成的，对新品进行浪涌模拟实验。

实验参数如下：

1）电压400-3KV，相位角0-270°，步进90°，时间60s，循环5次；

2）电压3.8KV，相位角0-270°，步进90°，时间60s，循环5次；

3）电压4KV，相位角0-270°，步进90°，时间60s，循环5次；

4）电压10KV，相位角0-270°，步进90°，时间60s，循环5次；

实验结果：

1）电压从400V逐步升至3KV时，测试品正常工作未见异常。

2）当电压为3.8 KV时，一个灯死灯失效，拆开该灯驱动器后发现主板有打火现象，电解电容正常，未发生鼓包漏液现象。经电测，保险丝未烧断，但恒流驱动芯片已短路，其它元器件正常。继续给失效主板通220V交流电，用热成像仪监测电解电容温度，发现其未继续工作产热，因此后续不会有鼓包漏液的可能。

测试中保险丝未起到保护作用，压敏电阻未起到浪涌保护作用。

3）当电压为4KV时，一个灯死灯失效，拆开该灯驱动器后发现主板有打火现象，电解电容正常，未发生鼓包漏液现象，变压器有烧毁痕迹。经电测发现，该主板保险丝已烧毁，压敏电阻击穿。

4）当电压为10KV时，通电20s左右，测试品两个灯死灯失效，拆开该灯驱动器后发现主板无打火现象，电解电容正常，未发生鼓包漏液现象。经电测，主板保险丝已烧断，其它元器件正常。测试中保险丝在高压时起到保护作用。
